补偿器系列

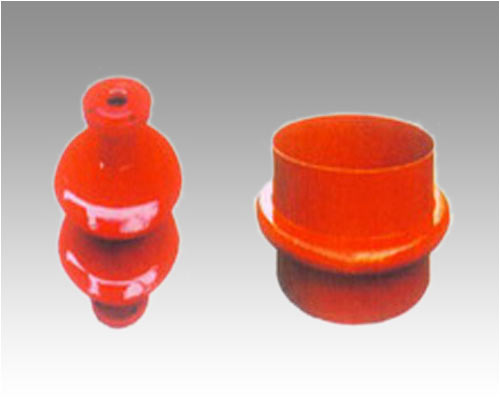

板盒大间隙波纹补偿器

大波纹板盒补偿器由法兰、导流筒、金属波体、接管等附件组成。属于一种补偿器的一种。利用其工作主体波纹管的有效伸缩变形,以吸收管道轴向、横向、角向热变形,也方便管道的安装与拆卸同时也可以吸收地震、地陷对管道的影响。在现代的水暖管道中比较常用。

全国24小时销售热线:0371-64031268

补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型。
膨胀节的压力范围:各类膨胀节的压力是t=20℃时的设计压力Pd(MPa),压力范围通常是从真空到4MPa,如有特殊超高压力要求时,我们也可专门设计。每件产品出厂前,每道工序均进行100%的压力试验和其它要求的检测,满足标准要求后才能出厂。
一、膨胀节的温度范围:依据客户的工况条件不同也可采用其它材料制造。当接管、内衬筒的材质为碳钢时,膨胀节的工作温度范围为-20℃~420℃;当接管、内衬筒的材质为不锈钢(同波纹管)时,产品的温度范围为-196~700℃。
二、膨胀节的选型本厂生产的系列膨胀节中,轴向型膨胀节用以吸收管线的轴向位移;横向型膨胀节用以吸收垂直于膨胀节轴线的横向位移;通用型及小拉杆横向型可以吸收2-3个方向的位移;角向型膨胀节以两个或三个配套使用,用以吸收单平面一个方向或多个方向的横向变形;万向角型膨胀节,同样也是以2-3个配套使用,可以吸收在空间系统中的多方向的横向位移。膨胀节具体选型时,必须考虑的主要因素:管道公称直径DN棗接口尺寸或法兰标准及其连接尺寸。工作压力P —应使P ≤Pd(设计压力),并对波纹管进行应力评定。工作温度T —考虑温度修正系数,校核设计温度。材料 —取决于介质性质及工作温度。补偿量 —注明要补偿位移的方向和大小(轴向、横向、角向)。寿命 —考虑使用年限或大修、更换周期。是否有承受压力推力的构件 —膨胀节压力推力约束机构,这可从约束型与无约束型中选取。

范围用途:

产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。

安装使用:

1、本产品使用压力在1.6MPa以下,使用介质:热水、蒸汽、煤气、各种油,温度与管道相同,高层建筑使用最佳。
2、本产品最大推力0.8-1.2T,使用疲劳寿命6500次。
3、本产品可广泛应用于架空管道、地沟管道、直埋管道。
4、补偿器转向支架可设可不设。
5、本产品只限轴向安装使用(直线管道)。
6、本产品用于地沟管道时不用砌补偿器井。
7、安装时严禁在补偿器的伸缩盒上点火。
8、本产品二波予拉25mm-30mm,四波予拉50mm-60mm。
9、实践证明,在高温水热力管网上,60m以上应设二波伸缩器一个,120米以上应设四波伸缩器一个,蒸汽管道应按设计标准30m以内安装二波伸缩一个。


技术参数:

序号
规格
公称通径
补偿量(mm)
峰顶直径(mm)
产品长度(mm)
1
1.2〞二波
DN32
60=±30
170
245
2
1.5〞二波
DN40
60=±30
190
255
3
2〞二波
DN50
60=±30
300
325
4
2.5〞二波
DN65
60=±30
320
326
5
3〞二波
DN80
60=±30
360
340
6
4〞二波
DN100
60=±30
400
350
7
5〞二波
DN125
60=±30
433
360
8
6〞二波
DN150
60=±30
477
385
9
8〞二波
DN200
60=±30
527
390
10
10〞二波
DN250
60=±30
579
420
11
12〞二波
DN300
60=±30
635
435
12
14〞二波
DN350
60=±30
635
440
13
16〞二波
DN400
60=±30
760
460
14
18〞二波
DN450
60=±30
810
460
15
20〞二波
DN500
60=±30
860
460
16
2〞四波
DN50
120=±60
300
590
17
2.5〞四波
DN65
120=±60
360
610
18
3〞四波
DN80
120=±60
360
610
19
4〞四波
DN100
120=±60
400
625
20
5〞四波
DN125
120=±60
433
625
21
6〞四波
DN150
120=±60
477
700
22
8〞四波
DN200
120=±60
527
705
23
10〞四波
DN250
120=±60
579
830
24
12〞四波
DN300
120=±60
635
820
25
14〞四波
DN350
120=±60
635
885
26
16〞四波
DN400
120=±60
760
900
27
18〞四波
DN450
120=±60
810
950
28
20〞四波
DN500
120=±60
860
950
