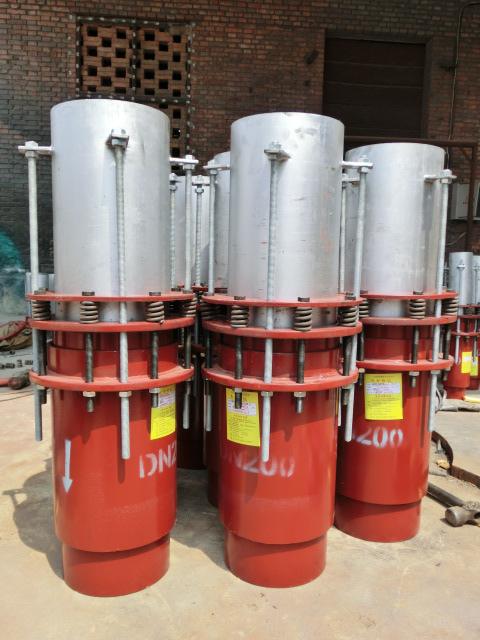

青海套筒补偿器计算公式详解

青海套筒补偿器计算公式详解
    1、安裝径向型套筒补偿器的管道,在管路的盲端、弯管、变横截面处,配有截止阀门或调压阀的部们及侧支管道进到负责人线入口,必须设定主固定不动管道支架。主固定不动管道支架要考虑到金属波纹管负压扭力及形变延展性力的作用。扭力计算公式以下:

        Fp=100*P*A
        Fp-管道补偿器径向工作压力推(N),
        A-相匹配于波浪纹均值直徑的合理总面积(cm2),
        P-此管段管路*高工作压力(MPa)。

径向弹性力的计算公式以下:
        Fx=f*Kx*X
        FX-管道补偿器径向弹性力(N),
        KX-管道补偿器径向弯曲刚度(N/mm);
        f-指数,当“预形变”(包含预形变量△X=0)时,f=1/2,不然f=1。

        管路除所述位置外,可设定正中间固定不动管道支架。正中间固定不动管道支架并不考虑到工作压力扭力的功效。

        2、在管道的2个固定不动管道支架中间,仅能设定一个径向型管道补偿器。

        3、固定不动管道支架和导向管架的遍布强烈推荐按下面的图配备。

        套筒补偿器一端应挨近固定不动管道支架,若太长则要按**导向性架的设定规定设定导向性架,其他导向性架的*大间隔可按住测算:
        LGmax-*大导向性间隔(m);
        E-管路原材料弹性模具(N/cm2);
        i-tp 管路横断面惯性矩(cm4);
         KX-管道补偿器径向弯曲刚度(N/mm),
         X0-赔偿额定值偏移量(mm)。

        当管道补偿器缩小形变时,标记“ ”,拉申形变时,合乎为“-”。当管路壁厚按规范壁厚设计方案时,LGmax可按相关规范选择。
