甘肃波纹补偿器安装示意图

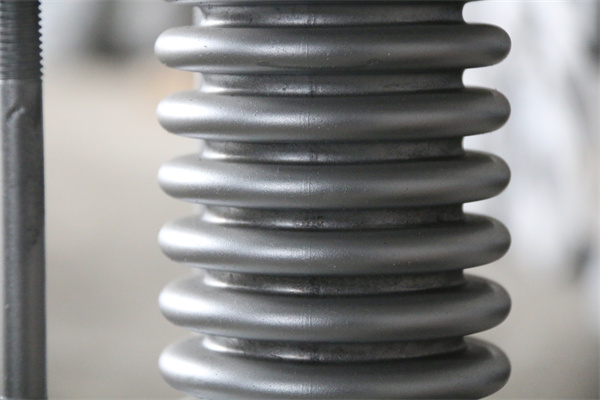

      补偿器由波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于补偿元件。利用工作主体波纹管的有效膨胀和变形,吸收管道、导管、容器等因热膨胀和冷收缩引起的尺寸变化,或补偿管道、导管、容器等的轴向、水平和角度位移。也可用于降噪减振。广泛应用于现代工业。在加热方面,为了防止加热管道因热伸长或温度应力而变形或损坏,需要在管道上设置补偿器,以补偿管道的热伸长,从而降低管壁的应力和作用于阀门或支撑结构的力。在水压试验过程中,应加固装有补偿器管的二次固定管架,使管道不会移动或旋转。补偿器及其连接管道用于气体介质时,应注意是否需要增加临时支架。水压试验用水清洗液中96氯离子含量不超过25PPM。补偿器的所有活动部件不得被外部部件卡住或限制其活动范围,应保证每个活动部件的正常运动。运行过程中补偿器的失效主要表现为两种形式的腐蚀、泄漏和失稳变形,其中腐蚀失效较多。


波纹补偿器的性能标准是什么?
下面我就简单介绍一下如何测量波纹补偿器的性能。
①刚度试验:对轴向刚度、横向刚度、弯曲刚度的测量方法和边界条件提出要求,并给出试验次数和数据处理方法。
②疲劳试验:通过模拟实际变形条件,对各种结构形式的补偿器进行疲劳试验,如轴向型、直管压力平衡型、铰链型、拉型、柔性等,给出了试验方法和判断标准(N≥1.5;
③振动试验:给出振动试验的振动形式、频率范围、振动加速度、扫描时间要求;
④冲击试验:规定了冲击加速度、脉冲持续时间、冲击次数和冲击试验的边界条件。
