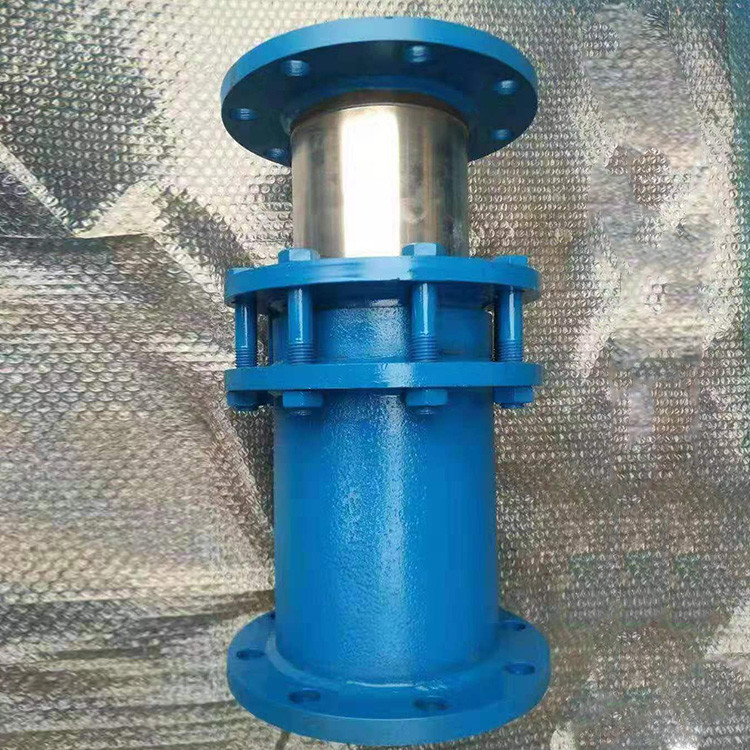

无推力套筒补偿器的工作原理和优势

               无推力套筒补偿器是一种补偿能力大、安装方便、无压力推力、密封性强的膨胀节,被广泛应用于冶 金、石油、化工、建筑等领域。

无推力套筒补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。

  无推力套筒补偿器,是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩横截面积相等,补偿器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等的,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑补偿器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。

无推力套筒补偿器的优势有哪些?
①性能高:产品结构合理,无推力旋转补偿器采用的是双密封形式,一面为端密封,一面为环密封;
②设计方便:设计热网时,波纹管膨胀节补偿的条件较苛刻,须遵循五大黄金原则,套筒膨胀 节要“严格找中”的原则,并要考虑波纹管膨胀节、套筒膨胀节的应力、盲板力等。无推力套筒补偿器的型式多样,可根据管道的走向不同,选择适合的无推力套筒补偿器型式,即可解决管道的补偿问题;
③寿命长:无推力套筒补偿器的寿命可达20年以上;
④补偿量大:补偿量可达1800mm(其他的膨胀节,如波纹管膨胀节的补偿量大补偿量在300~400mm),对于DN200以上的管线,单边补偿量可达到130~200mm,对于≤DN 200的管线,单边补偿量可达到100~130mm,可以长距离输送蒸汽管线补偿使用;
⑤管道运行经济性高:使用无推力套筒补偿器补偿,由于膨胀节补偿距离增长,比自然补偿和套筒补偿减少弯头,从而减少压降,使热网的管损减少,作为长距离输送热网的主要补偿方式之一;
⑥安装方法和型式多样化:根据管线的走向,结合现场的地形,选择无推力套筒补偿器补偿的型式,解决蒸汽管道的补偿问题,工程安装方便,无需冷拉、预紧等施工工艺,对焊即可;
⑦投资成本低:因无推力套筒补偿器的补偿距离长,采用的膨胀节数量减少,且对土建的固定墩推力小,固定墩的设置数量比较少,固定墩的规模比较小,大大节省了土建的投资,与其它的膨胀节相比,工程总投资要节约20%~40%,经济效益可观。
