金属波纹管补偿器的材质和特点用途及安装要求

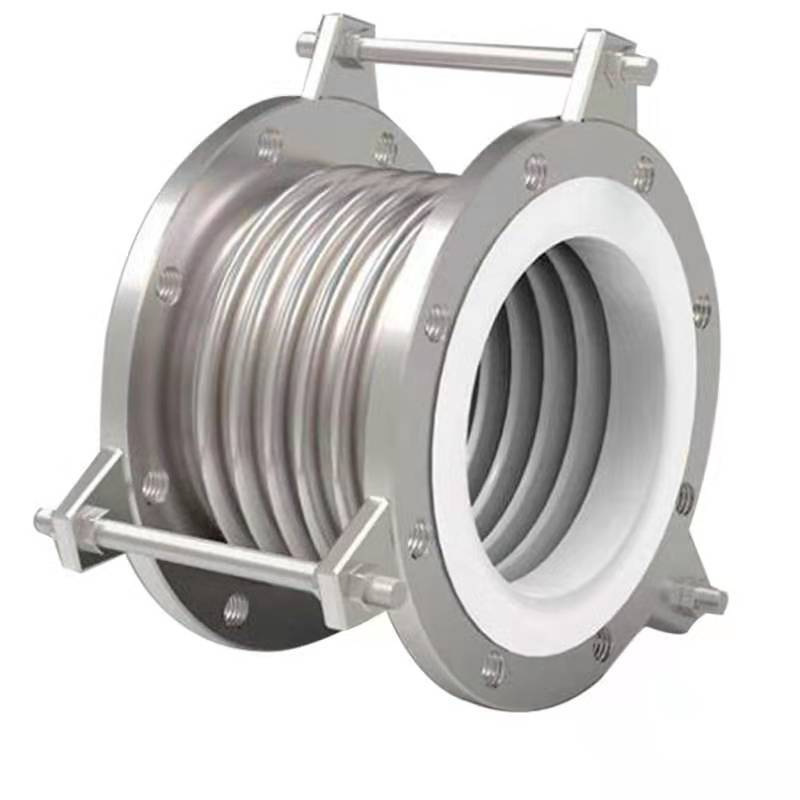

                  金属波纹管补偿器主要由金属波纹管、金属网体和各类不同形式的接头组合而成。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管，波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织成的。软管内两个接头是根据用户管道或设备的接头形式配制而成的。

　　金属波纹管补偿器具有良好的柔软性、抗疲惫性、耐高压、耐低温、耐侵蚀性等诸多优特点，它相对其它类型的软管(橡胶软管、塑料软管)的寿命要高得多，跟着现代产业的发展，耐低温、耐高温、耐高压、耐侵蚀的波纹金属软管越来越被广泛使用。

　　补偿器对于管道的安装的要求

　　补偿器主要吸收横向位移和少量的轴向位移。

　　对管架设计的要求：

　　a、 装在管道弯头附近的横向型补偿器，两端各高一导向支座，其中一个宜是平面导向管座，其上、下活动间隙按下式计算： ε-活动间隙(mm); L-补偿器有效长度(mm); △Y-管段热膨胀量(mm); △X-不包括L长度在内的垂直管段的热膨胀量(mm)。

　　b 、补偿器两侧的导向支座应接近补偿器，支座的型式应使补偿器能定向运动。

　　角向型由接管，波纹管以及与接管相连的一对铰链构成。它只能吸收单平面的角向位移。吸收位移时应有两个或者三个角向补偿器组合使用，同时铰链具有承受内压推力能力。 工作温≤420℃，疲劳寿命1000次。对管架设计的要求： 补偿器(9张)角向型补偿器宜两个或三个为一组配套使用，用以吸收管道的横向位移，对Z形和L形管段两个固定管架之间，只允许安装一个横向型补偿器或一组角向型补偿器。此时平面铰链销的轴线必须垂直于弯曲管段形成的平面(万向铰链补偿器不受此限制)。 装有一组铰链补偿器的管段，其平面导向架的间隙ε亦可按上式计算。但是L长度应为两补偿器铰链轴之间的距离，△X是整个垂直管段的热膨胀量。

　　作用

　　a.补偿吸收管道轴向、横向、角向冷热变形。

　　b.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

　　c.吸收设备振动，减少设备振动对管道的影响。

　　d.吸收地震、地陷对管道的变形量。
